Người bảo quản dầu của một máy biến áp lưu trữ một lượng dầu biến áp nhất định. Khi nhiệt độ của dầu biến áp tăng lên, thể tích của dầu mở rộng và phần dư thừa vào người bảo quản dầu. Không khí trong người bảo quản dầu được nén và thải ra qua hơi thở được kết nối bởi các đường ống. Khi nhiệt độ dầu giảm và thể tích của dầu co lại, dầu trong người bảo quản dầu đi vào máy biến áp, tạo ra áp suất âm bên trong người bảo quản dầu. Không khí bên ngoài vào người bảo quản dầu thông qua các đường ống từ hơi thở để đạt được sự cân bằng của áp suất không khí bên trong và bên ngoài.
Sau khi bảo trì công việc, có thể có một số không khí tích lũy ở phía trên bên trong bể biến áp. Tại thời điểm này, lỗ thông hơi ở trên cùng phải được mở trước khi kết thúc công việc, cho phép dầu máy biến áp trong người bảo quản dầu vào bể và vắt không khí.

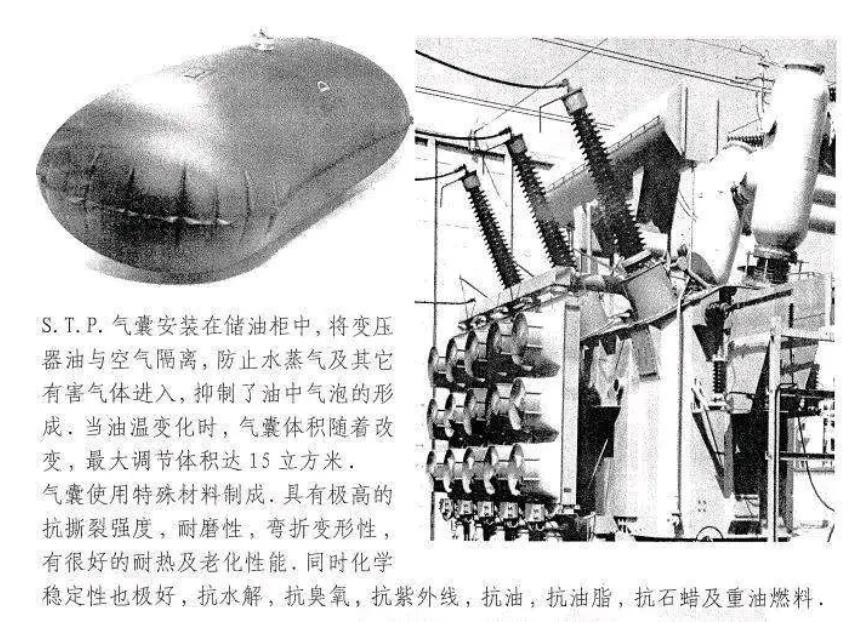

Người bảo quản dầu loại viên nang bù cho sự thay đổi thể tích của dầu thông qua biến dạng của túi khí bên trong người bảo quản dầu. Người bảo quản dầu loại cơ hoành cân bằng sự thay đổi thể tích của dầu thông qua việc gợn sóng lên xuống của cơ hoành cố định bên trong người bảo quản dầu. Vì các vật liệu của túi khí và cơ hoành dễ bị lão hóa dưới tác dụng lâu dài của nhiệt độ dầu, độ ẩm và tạp chất có thể dễ dàng xâm nhập, khiến chất lượng dầu suy giảm. Do đó, cần phải kết nối với bầu khí quyển bên ngoài qua hơi thở, và gel silica bên trong hơi thở sẽ hấp thụ độ ẩm.
Người bảo quản dầu loại ống được sử dụng vật liệu thép không gỉ có thể thu vào để chứa dầu máy biến áp. Vì vật liệu bằng thép không gỉ không dễ bị lão hóa và thâm nhập nước, nên có thể không cần thiết, và phần không khí của người bảo quản dầu được kết nối trực tiếp với khí quyển. Tuy nhiên, một hơi thở và một cốc dầu cũng có thể được lắp đặt để quan sát tình trạng thở của máy biến áp. Ma sát giữa ống kéo và thành bên trong của người bảo quản dầu là tương đối lớn hơn. Khi ống nịt bị kẹt với bức tường bên trong, hoặc hơi thở có hiệu suất thở kém, cái gọi là "mức dầu giả" sẽ được hình thành. Tại thời điểm này, khi nhiệt độ dầu thay đổi, không có bong bóng nào được tạo ra bởi hơi thở của máy biến áp có thể được nhìn thấy trong cốc dầu và chỉ định mức dầu không phù hợp với đường cong nồng độ dầu nhiệt độ dầu.
Có một vòng tròn các lỗ ở phía bên dưới của hơi thở dưới dạng kênh cho lượng khí và khí thải của khí, và một cốc mở được lắp đặt ở giữa đầu dưới. Khí hít qua các lỗ trước tiên sẽ đi qua dầu trong cốc dầu và sau đó đi vào hơi thở. Quá trình lọc này loại bỏ một số tạp chất và độ ẩm trong không khí và làm chậm tốc độ lão hóa của silica gel trong hơi thở.
